Que faire pour attirer les enfants au jardin?

Que faire pour distraire les petits enfants trop addicts aux écrans  et les attirer au jardin? Ma première idée: faire un petit  »accrobranche » entre trois arbres du jardin, mais c’était se condamner à la vigilance et la présence permanente à coté. La grande sagesse qui caractérise les grands pères a préconisé le retour aux activités ludiques au raz du sol. Dans notre société des réseaux nombrilistes et vidéo  »hautement  éducatives »,  il est de bon ton de rester au ras du sol. Donc optons pour des cabanes en bois.

 Deux exemplaires furent nécessaires,  vu le nombre des descendants et leurs possibles jalousies. Les matériaux utilisés sont robustes et en principe résistant en extérieur : bois massif en plancher bouveté de 22 mm, panneaux bois compressé OSB3 (uniquement qualité 3) en 15 ou 18 mm, cornières percées galvanisées et enfin boulonnerie galvanisée en 6 mm. Pour des huit dix ans maximum on choisi un faît à 160 cm et une surface de environ un mètre carré. Le toit déborde largement devant et derrière.

(cliq  pour agrandir)



Jouets optiques: (ou disque praxinoscopique).

Il s’agit de disques vinyle  78 t/minute pour enfants, sur chaque face une comptine est gravée et une couronne papier en couleur portant 16 dessins forme un mouvement répétitif à 16 images.  Ce dessin animé sonore fonctionne selon le principe du praxinoscope.  Ces disques des années 50 étaient vendu avec un manège à 16 miroirs posé au centre du disque.



Il s’agit d’une vielle invention liée à l’histoire du pré-cinéma (sujet passionnant), qui eut un grand  succès ludique au XIX ieme. Quelques noms ont marqué ces inventions qui cherchent a créer l’illusion du mouvement (Ferdinand Plateau, Émile Reynaud, FrittonWilliam Horner, et bien d’autres). Les lecteurs curieux feront des découvertes sans fin en s’aidant de quelques mots clés (Thaumatrope, phénakistiscope, zootrope, folioscope, praxinoscope etc..).  Ayant trouvé en vide grenier de curieux disques 78t  illustrés de figurines genre dessin animé (voir ci dessus) j’avais orienté ma curiosité vers le pré-cinéma. Il apparait que ces disques utilisaient un manège à miroirs (16 dessins sur le disque, donc 16 miroirs). Malheureusement je ne possédais pas le manège, mais le principe était clairement identifié: le praxinoscope.

Après quelques dessins en 3D et un peu de trigonométrie, la découpe des miroirs fut faite dans du polycarbonate métallisé (décors de vitrine récupérés). Ce sont des trapèzes de 15 , 10, et 45 mm. Ils sont collés sur deux pièces de diamètre 84 mm et 52 mm.   Il n’y a plus qu’a placer le disque et le manège sur le tourne disque en 78 t/min , son et image forment alors une jolie comptine.

Ne manquez pas la vidéo plus bas!!!

ci dessus :la construction du manège optique.  (cliq  pour agrandir)

voyons ce que cela donne avec le manège à miroirs en rotation à 1,3 t/s.

Petite vidéo de Cinéma Sonore avec le manège optique..

(patience le chargement est long, car la vidéo est quelque par sur la planète!).



Une autre comptine !

(patience le chargement est long, car la vidéo est quelque par sur la planète!).





On se lance avec Sidonie dans le dessin animé (pour les we pluvieux)!

Activité manuelle de dessin qui exerce le soin, la précision, la réflexion, la concentration, enfin tout le contraire de ce qui se  »développe » devant un écran  ludique et oxymorique, !

On découpe des bandes de papier de 50 x 5 cm,  puis 10 cases de 5 x 4 cm y sont marquées, le bout en trop servira à les coller bout à bout en anneau de 40 + 40 cm de périmètre.

Deux  plateaux de polystyrène (25 et 30 cm) collés et percés au centre constituent le support ajouté au tourne disque.

Sidonie pendant ce temps décompose en couleur le mouvement de son choix (un jongleur) en 20 poses.

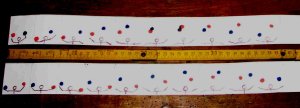

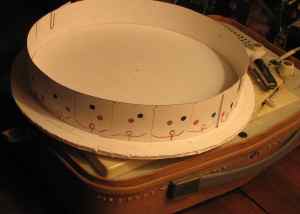

bande-praxi20     bande-montee

Voyons ce que cela donne avec la bande dessinée et installé sur le plateau à la vitesse de 1,3 t/s (ou 78 t/min) !

(patience le chargement est long, car la vidéo est quelque par sur la planète!).



Conclusion c’est pas terrible comme effet (déception de Sidonie) !

Le grand père va se mettre au boulot! En clair construire un stroboscope puissant. Achat d’une LED  de 50 W (Chine) à12 €. Construction, essais, amélioration optique, etc du stroboscope. (détail technique dans le rubrique  »avec 10 doigts »).

Voyons l’effet dans une pièce obscure avec stroboscope réglé:

Bien régler la fréquence du stroboscope ?

Nous avons 20 petits dessins sur l’anneau de papier, le tourne disque 78t/min passe donc 20 images pendant 1,3 s, soit ~ 15,4 images/s. Pour fixer l’apparence la fréquence du stroboscope est 15,4 Hz.

Mais un détail d’importance: combien de temps doit il resté allumé à chaque éclair? On vient de voir 1,3s pour développer 80 cm, soit une vitesse de défilement devant l’œil de ~0,62 m/s. Pour accepter  un  »bouger » de l’ordre du mm nous devons allumer la lumière pendant une durée maximum de 0,001/0,62 soit 1,6 ms. L’éclair est allumé finalement pendant 1 ms.

Voyons le dispositif complet:

jouet optique animé

strobo7

Transformons le dispositif en zootrope, de manière simple:

Ajout d’une bande (40 +40 cm) deux fois plus haute, on y découpe des fentes de 4,5 mm espacées comme les images ( 4 cm). Installée comme précédemment sur le plateau polystyrène , elle constitue la couronne à l’intérieur de la quelle on place le dessin animé (toujours le jongleur!).

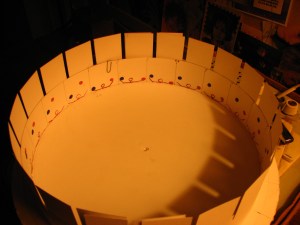

praxinoscope transformé en zootrope

Praxinoscope transformé en zootrope: c’est le retour au simplissime puisque le stroboscope est inutile!!

Le tourne disque est en 78 t/min.

(patience le chargement est long, car la vidéo est quelque par sur la planète!).

optic toy

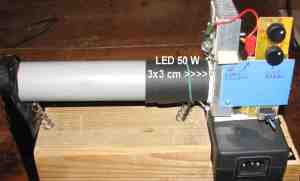

Stroboscope à LED 50 W
Éclair 1 ms période environ 5 à 200 ms



Un autre jouet optique le phénakistoscope.

(du grecphenaxakos =  trompeur  et skopein = examiner) .

Jouet de salon très rependu et on reste dans la même époque, l’obturateur est constitué de fentes , en nombre égal à celui des motifs du disque film (ici 10). L’obturateur a un diamètre de 20 cm .Les disques images sont obtenus à partir de copies couleurs (16 cm). Un système molette et vis permet le changement rapide de disque image. On suggère un éclairage puissant vers les images mais invisible pour le téléphénakispectateur. (du grec phenaxakos =  trompeur  d’où le terme  abandonné depuis de   »téléphenaxakosvision » pour la la télévision !!!).

(cliq  pour agrandir)

La crèche animée. (à venir)

Illustration du cours

Suites binaires pseudo aléatoires (cliq  pour lire)

abaque de Smith, réflexion, impédances réduites, adaptation, tension, puissance

Densité spectrale de puissance moyenne dans un canal.

diagramme en oeil et bruit duplex symétrique sur boucle locale du RTC

échantillonneur ecran FFT interpretation

liaison duplex point à point distante

ligne en régime sinusoïdal, l’impédance, le coefficient de réflexion, la tension , la puissance

ondes stationnaires sur une piste

partage du support de transmission par multiplexage en fréquence

PROPAGATION D’IMPULSIONS BREVES SUR BIFILAIRE

Spectre de puissance des signaux périodiques xT(t)

Transport numérique haut débit

TV numérique sur câble

Amplificateur Opérationnel en grands signaux.

CA3028B AMPLIFICATEUR DIFFERENTIEL

hacheur dévolteur

MA par differentiel

Science pour tout public

Dans cette période de propagation de fakenews par réseaux  »sociaux » on peut s’inquiéter de l’absence d’esprit critique des jeunes et moins jeunes!

Devant ce constat, certaines communes proposent aux scolaires de voir des expériences de physique à caractère ludique. On y trouvera un peu d’électricité, de magnétisme, d’ondes hertziennes, de lumière  etc………proposé devant un public constitué d’enfants de 7 à 97 ans!

Expérience 1: Vitesse de la lumière.

(clic pour ouvrir le .pdf)

Historique et mesure faite par Jean-Marie (jmmathieu@wanadoo.fr).



Expérience 2:  Expérience de Monsieur Ernst LÉCHER.

 Une onde sinusoïdale de fréquence 200 MHz circule sur deux fils parallèles:

Mise en évidence d’ondes stationnaires. Vue d’ensemble ci dessous.

Roquefort 27 3 10a

Un commentaire sur l’expérience de Monsieur Ernst Lecher (1856 – 1926 ).

(clic pour ouvrir :  les .pdf sont longs à transférer !)





Une petite vidéo à écouter et voir. (jmmathieu@wanadoo.fr)

Quelques explications sur les ondes stationnaires.



Expérience 3:   Manifestation de la force de Laplace.

Pierre-Simon de Laplace,( ) met en évidence le déplacement des électrons (et de la maille atomique) soumis au champ magnétique B.

Vu avec la main droite, selon la loi vectorielle:

Image result for force de laplaceLa vidéo ci-dessous montre l’expérience:



Expérience 4:

Ou encore Laplace selon Barlow revisité par Jean-Marie.:

Avec 10 doigts.

Pose de vitrages isolants. (cliq  pour agrandir)

Faire une porte de château fort pour protéger un porte en verre.

(cliq  pour agrandir)

Rendre confortable une véranda glaciale et humide.

Véranda (avec jardinières en béton) très humides et murs en parpaing,  hauteur 3 m , surface 20 m↑2 . Malgré deux radiateurs de secours le premier repas fut pris à 14°C !

(cliq  pour agrandir)

Résultat:  la véranda isolée avec 100 mm de Placomur et des vitrages doubles en PVC se maintient à 21°C tout l’hiver grâce à un climatiseur consommant 3A !

Amélioration du rendement d’un foyer ouvert: installation d’un réchauffeur d’air.

Souhaitant éviter d’enfermer le feu, tout en augmentant les calories dirigées vers la pièce de séjour (convection et rayonnement), le choix s’est porté sur un réchauffeur du commerce. C’est un modèle en fonte à chicanes épaisses constitué d’un corps vertical et d’un corps horizontal à encastrer dans la sole du foyer. Il est muni de deux bouches verticales soufflant l’air chaud. Destiné à une installation avant construction de la cheminé il a fallu supprimer deux angles de la partie haute pour permettre le passage des conduits d’air chaud. Les photos sont présentées selon l’ordre des opérations.

(cliq  pour agrandir)

Résultat: après une heures de feu fort, bien alimenté (~10 kg ) les bouches restituent un air à plus de 70 °C, ce qui se traduit par une élévation modeste de la température (2 à 3°C) à 2 m en face du feu. Donc une modification à envisager serait de d’augmenter le débit d’air par ventilation. Mais l’échange entre la fonte et l’air se faisant plus rapidement, il faut s’attendre à une baisse de la température de l’air. Comme toujours le compromis sera délicat!!

Essais de survitrages fait maison ( à venir)

Construire un capteur à effet HALL pour diagnostiquer son diesel.

1: mode d’emploi du diagnostique:

1:Electricité diesel (cliq pour ouvrir)

2: Description du capteur.

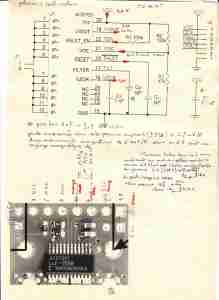

Scan Capteur DC Scan Capteur DC2



Au puce tout trouve de tout:

1 Fendeur de Buche 5 tonnes.(vidéo sur dailymotion).

2 Diapason et sa caisse accordée (440 Hz)

Quelques restaurations.

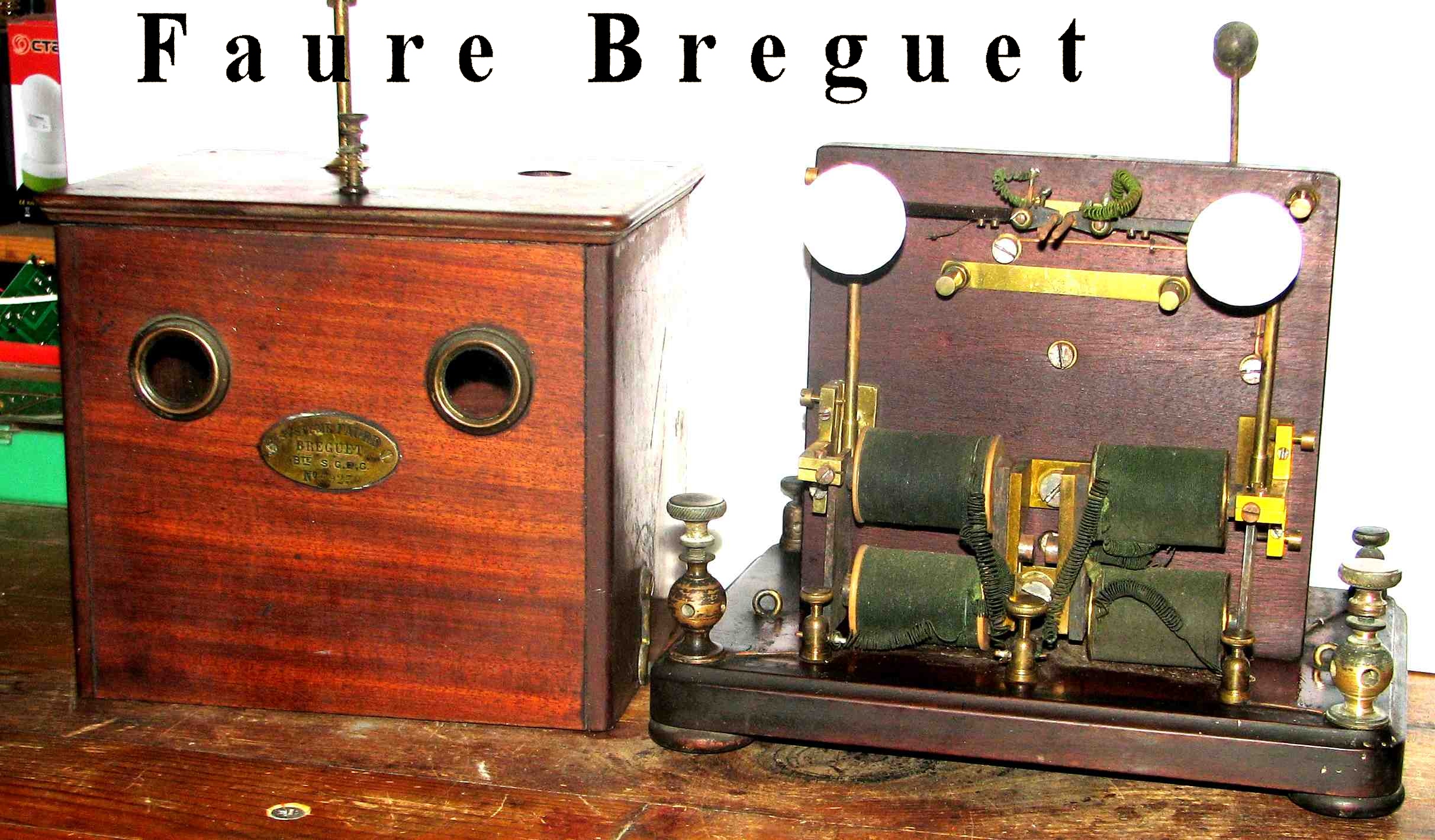

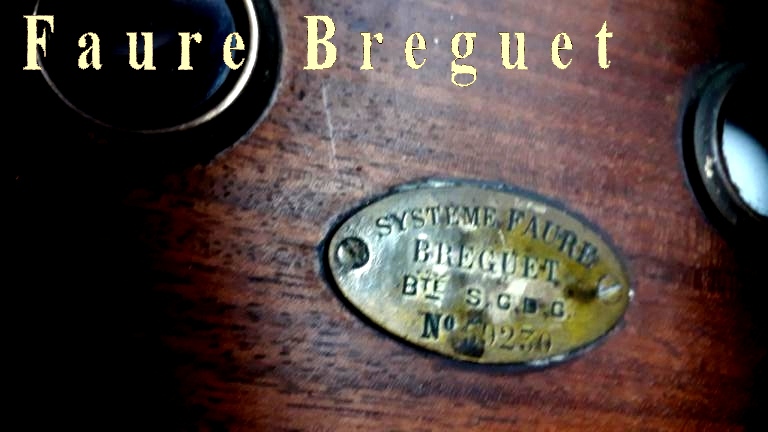

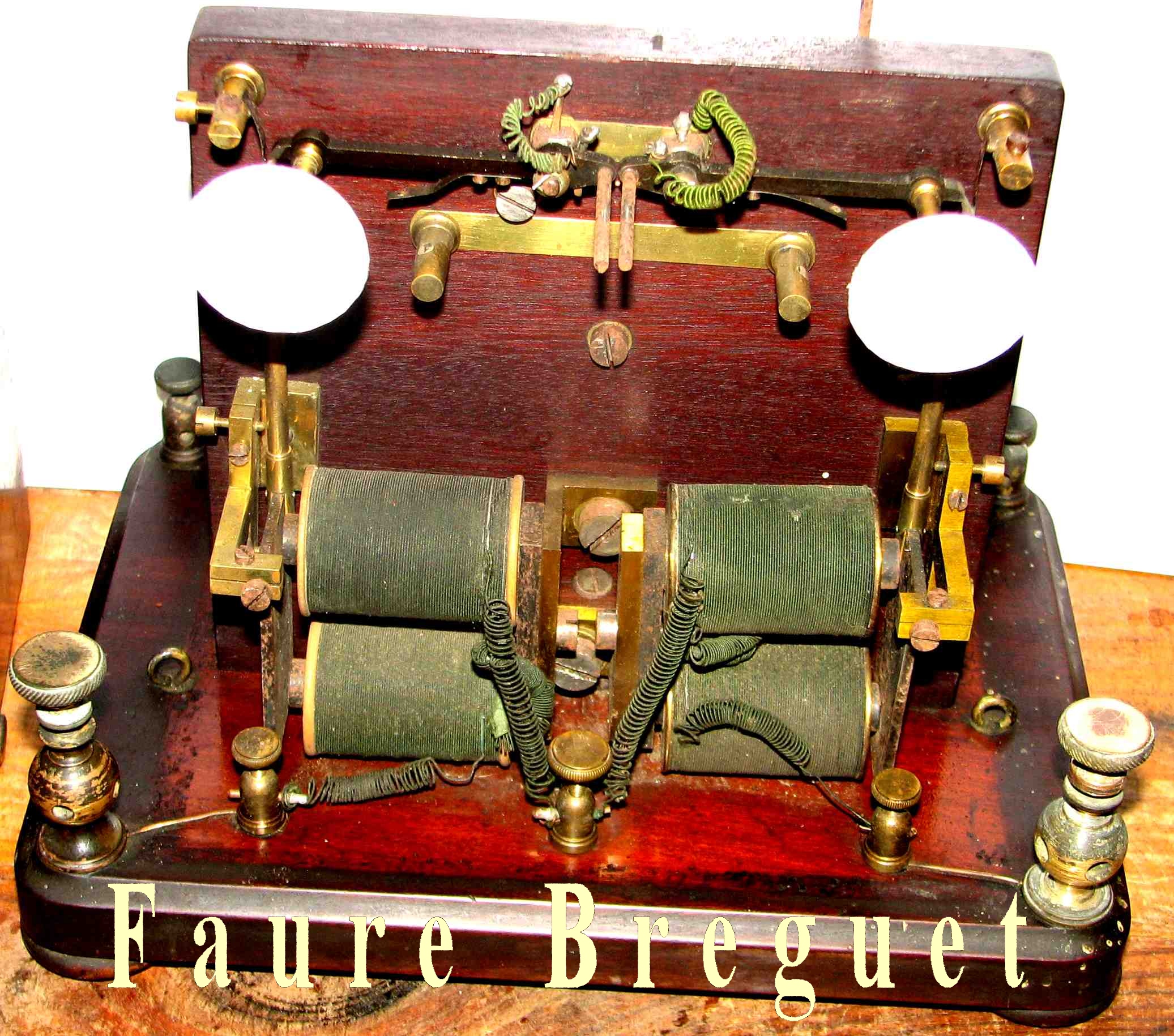

Transmetteur alphabétique Breguet.(cliq  pour agrandir)
