Mois: Mai 2013

par

Avec 10 doigts.

→ Pose de vitrages isolants. (cliq  pour agrandir)

→ Faire une porte de château fort pour protéger un porte en verre.

(cliq  pour agrandir)

Rendre confortable une véranda glaciale et humide.

Véranda (avec jardinières en béton) très humides et murs en parpaing,  hauteur 3 m , surface 20 m↑2 . Malgré deux radiateurs de secours le premier repas fut pris à 14°C !

(cliq  pour agrandir)

Résultat:  la véranda isolée avec 100 mm de Placomur et des vitrages doubles en PVC se maintient à 21°C tout l’hiver grâce à un climatiseur consommant 3A !

Amélioration du rendement d’un foyer ouvert: installation d’un réchauffeur d’air.

Souhaitant éviter d’enfermer le feu, tout en augmentant les calories dirigées vers la pièce de séjour (convection et rayonnement), le choix s’est porté sur un réchauffeur du commerce. C’est un modèle en fonte à chicanes épaisses constitué d’un corps vertical et d’un corps horizontal à encastrer dans la sole du foyer. Il est muni de deux bouches verticales soufflant l’air chaud. Destiné à une installation avant construction de la cheminé il a fallu supprimer deux angles de la partie haute pour permettre le passage des conduits d’air chaud. Les photos sont présentées selon l’ordre des opérations.

(cliq  pour agrandir)

Résultat: après une heures de feu fort, bien alimenté (~10 kg ) les bouches restituent un air à plus de 70 °C, ce qui se traduit par une élévation modeste de la température (2 à 3°C) à 2 m en face du feu. Donc une modification à envisager serait de d’augmenter le débit d’air par ventilation. Mais l’échange entre la fonte et l’air se faisant plus rapidement, il faut s’attendre à une baisse de la température de l’air. Comme toujours le compromis sera délicat!!

Essais de survitrages fait maison ( à venir)

Construire un capteur à effet HALL pour diagnostiquer son diesel.

1: mode d’emploi du diagnostique:

1:Electricité diesel (cliq pour ouvrir)

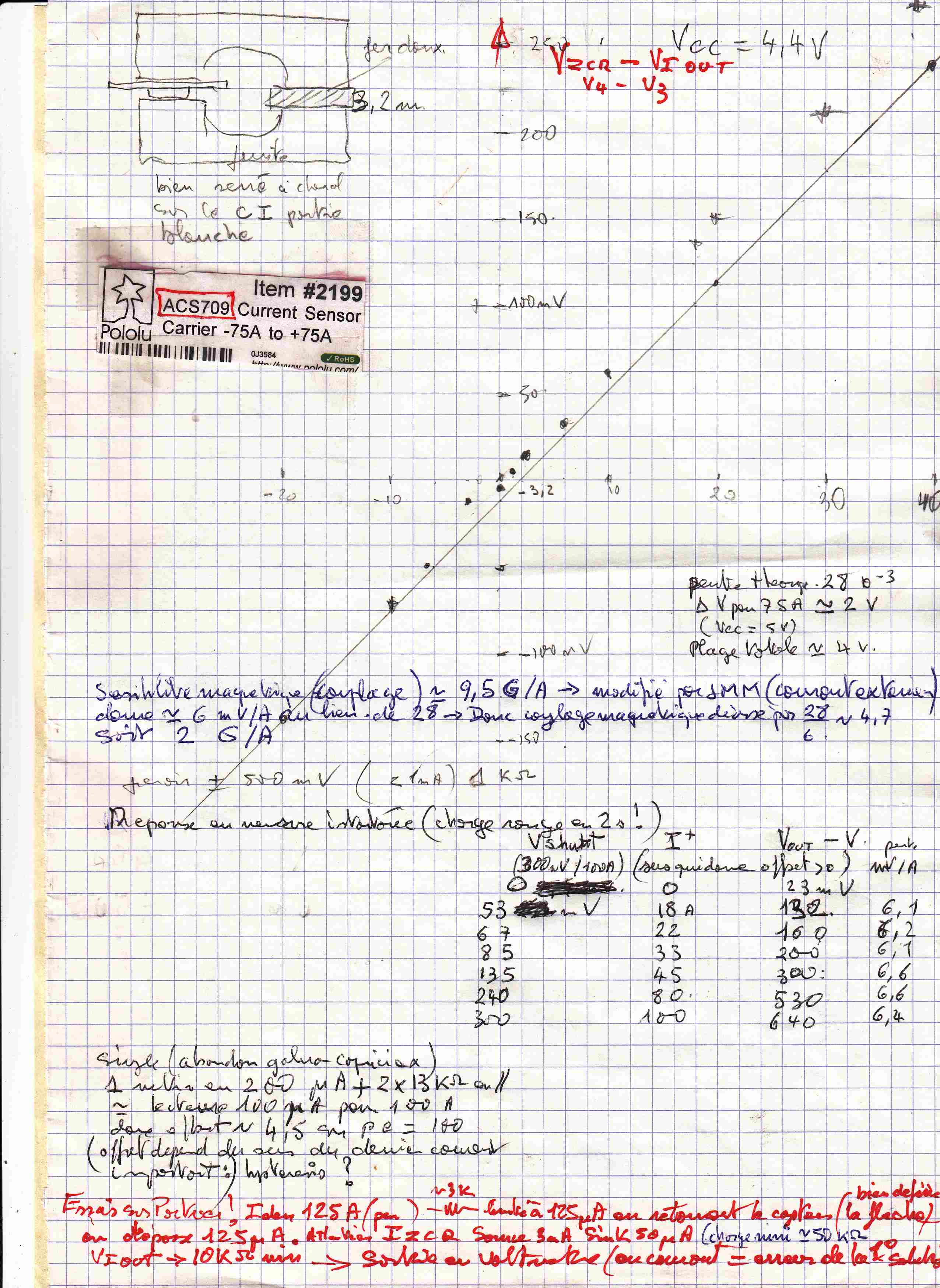

2: Description du capteur.

Scan Capteur DC Scan Capteur DC2



Au puce tout trouve de tout:

1 Fendeur de Buche 5 tonnes.(vidéo sur dailymotion).

2 Diapason et sa caisse accordée (440 Hz)

par

Quelques restaurations.

→ Transmetteur alphabétique Breguet.(cliq  pour agrandir)

→ Récepteur Popof Ducretet 1901.

Récepteur sur écouteur permet de détecter le présence d’onde hertzienne grâce à son cohéreur peu classique. Six aiguilles de couturière en équilibre sur deux lames de charbon constituent le  »contact imparfait ». Peu de spécialiste savent que ce cohéreur fonctionne également comme détecteur classique sensible à l’amplitude (démodulation AM!).

(cliq  pour agrandir)

→ Télégraphe par le sol TPS.(cliq  pour agrandir)

→ Restauration d’un Vitus Mondial II.(cliq  pour agrandir)

A propos du Titanic: Construction d’un détecteur magnétique Marconi  »magie ».

Le détecteur « magie »accompagné de la boite d’accord « triple tuner » constituait la station de réception des transatlantiques « équipés Marconi ».

L’élément construit par CHCR260 JMM fonctionne sur les longueurs d’ondes GO défuntes malheureusement!

En souvenir la plaque d’identification du radiotélégraphiste Robert Tellier qui a peut être entendu les signaux de détresse du Titanic ?

Ma G M

Construction d’un cohéreur/frappeur type CHCR260 J.M.M.

Restauration d’un Radiosecteur Pericaud modèle à « montres ». 1923.

Appareil trouvé sans les deux verniers « montres ».

Restauration d’un cohéreur type Merkelbach & co Amsterdam.
